TS-GSTN604海灣消防電話插孔接口
一、海灣TS-GSTN604消防電話插孔接口特點

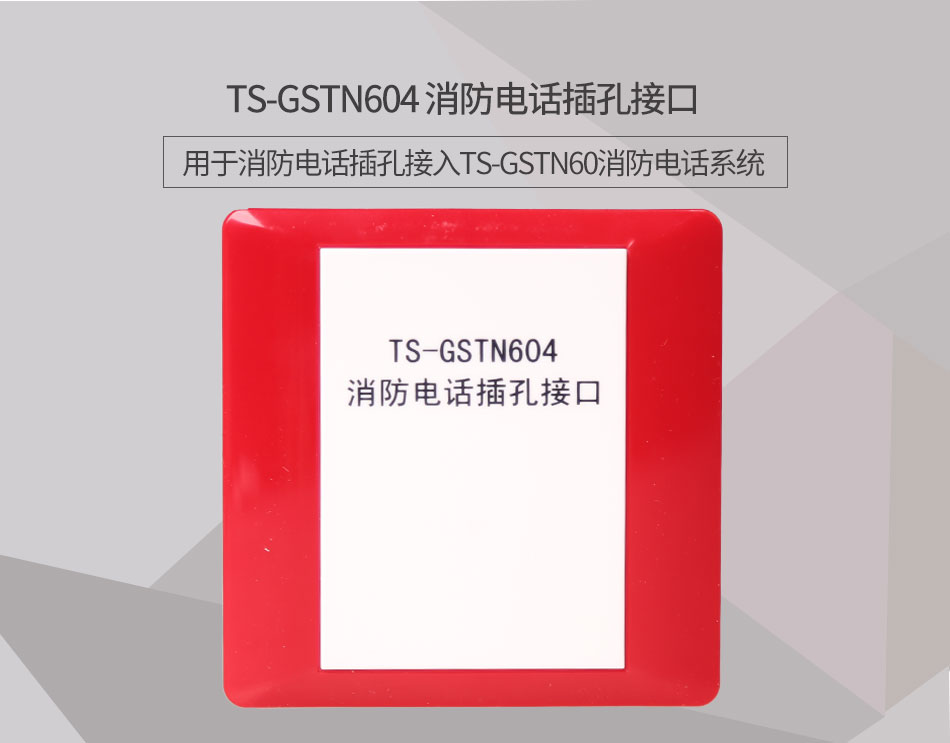

TS-GSTN604消防電話插孔接口用于將消防電話插孔接入TS-GSTN60消防電話系統中，最多可以連接100個TS-GSTN603消防電話插孔。本接口設有7位編碼開關，用于設置本機的總線地址，有效編碼范圍1‐99

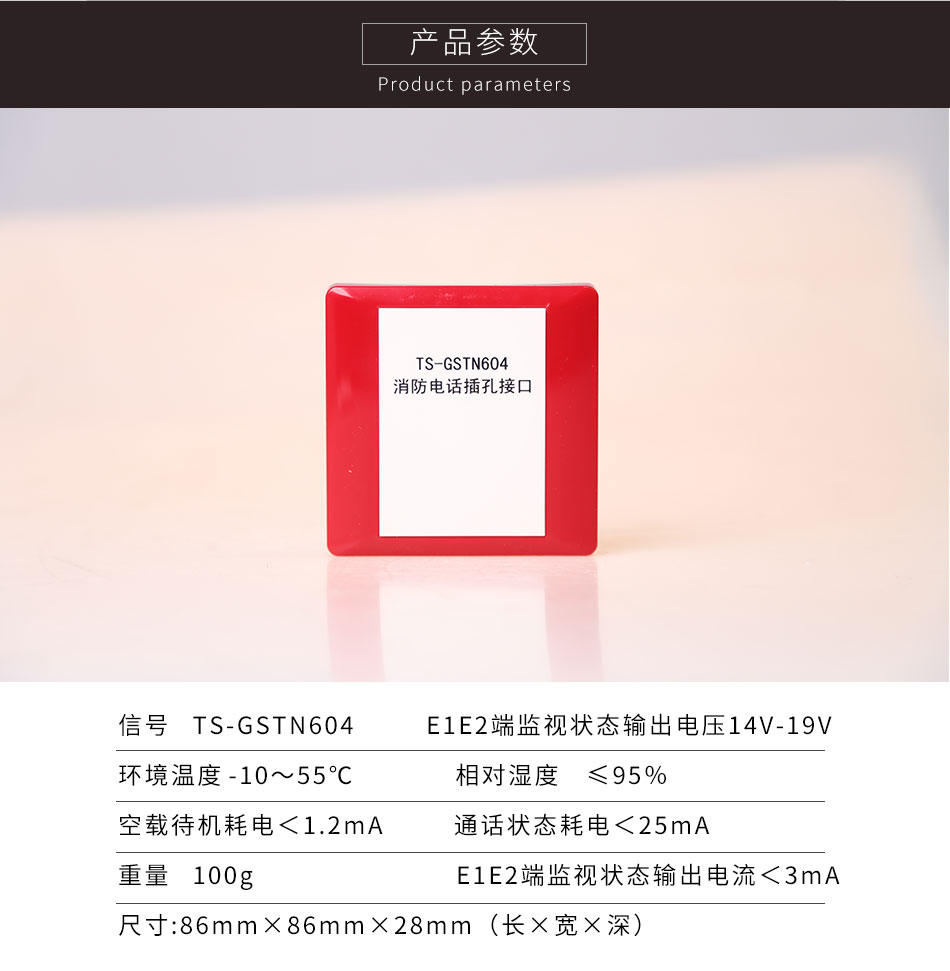

二、海灣TS-GSTN604消防電話插孔接口主要技術指標
| 信號 | TS-GSTN604 |
| 環境溫度 | -10～55℃ |
| 相對濕度 | ≤95％ |
| 空載待機耗電 | ＜1.2mA |
| 通話狀態耗電 | ＜25mA |
| E1E2端監視狀態輸出電流 | ＜3mA |
| E1E2端監視狀態輸出電壓 | 14V-19V |
| 外形尺寸 | 86mm×86mm×28mm（長×寬×深） |
| 重量 | 100g |
三、海灣TS-GSTN604消防電話插孔接口結構特征、布線與安裝

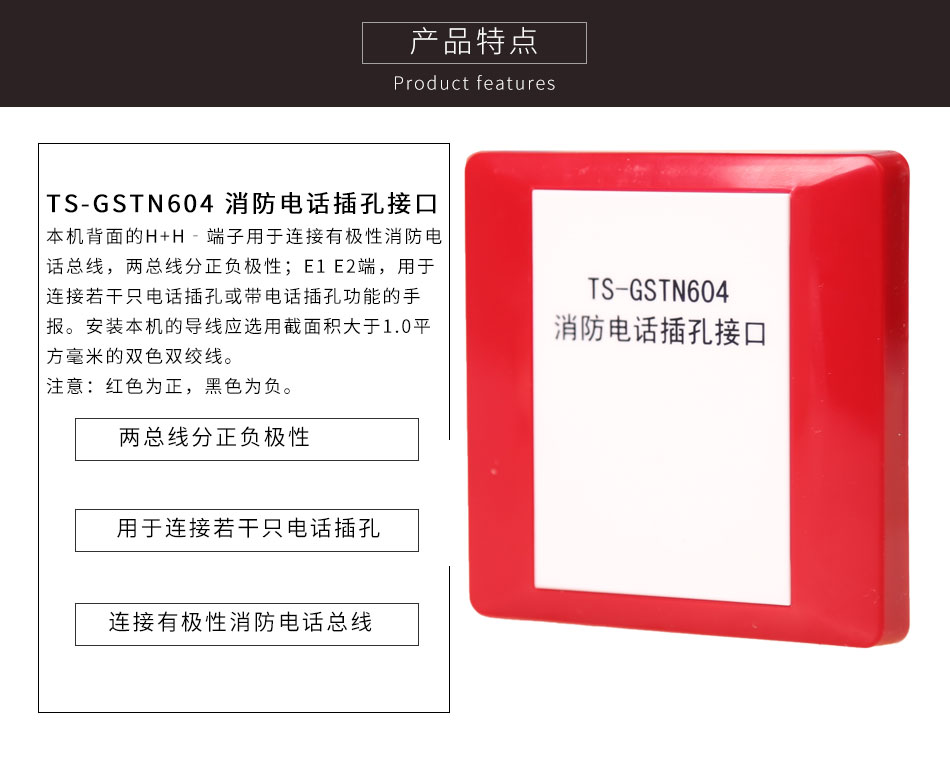

本機背面的H+H‐端子用于連接有極性消防電話總線，兩總線分正負極性；E1 E2端，用于連接若干只電話插孔或帶電話插孔功能的手報。安裝本機的導線應選用截面積大于1.0平方毫米的雙色雙絞線。注意：紅色為正，黑色為負。
四、海灣TS-GSTN604消防電話插孔接口應用方法
調試時，本機需與TSZ‐GSTN60總線式消防電話總機配合試驗，預置好本機編碼、確定安裝和接線正確無誤后，接通電源。在總機上通過“設在線分機”功能操作，而將本機登錄到系統中。
